JMB575是集成了6条独立的SATA通道和一个微处理器的单芯片解决方案。通过适当设置，该芯片可配置为1:5端口SATA 6Gb/s端口倍增器或5:1端口SATA 6Gbps端口选择器。JMB575支持级联模式，最多可将15个硬盘连接到一台主机。



主要特点
符合串行ATA端口倍增器规范第1.2修订版
符合串行ATA端口选择器规范第1.0修订版
支持6端口SATA 6Gb/s接口
支持BIST和环回模式
支持基于命令和FIS的切换机制
支持PM感知和非PM感知主机



产品介绍

JMB575主控，M.2 NGFF SATA 转 5 口 SATA3 扩展卡

参数

  • 支持硬盘：支持 SATA 协议的 HDD SSD
  • 主控芯片：JMB575
  • 传输接口：SATA 母口 × 5，M.2 B-key SATA 公口 × 1
  • 传输速度：SATA3：6Gbps
  • 支持系统：Windows / Linux
  • 产品尺寸：80.0 × 22.0mm

注意事项

1：模块为SATA扩展，只在支持 SATA PM 功能的M.2 B/M KEY 接口上的SATA接口才可以使用
2：模块底有元器件，在使用前面先观察座子高度是否足够

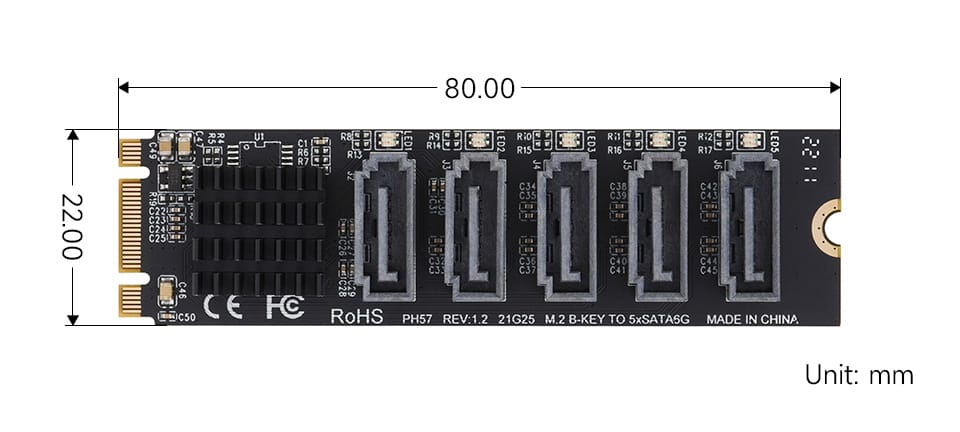

尺寸图
