如何将 LSI SAS2308 & SAS3008刷新到 IT 模式

智能摘要

文章内容摘要

LSI SAS3008 控制器可能是市场上最受欢迎的 12Gbps SAS 控制器。它支持 LSI DataBolt 等功能，可让您使用兼容的 SAS 扩展器和 6Gbps 硬盘，从而利用更高的上行带宽。此外，当 HBA 与 8 个 SSD 搭配使用时，其性能也显著优于 SAS2008 和 SAS2308 系列。虽然市面上有很多支持 RAID（IR）的 SAS 3008 控制器，但通常情况下，您需要的只是一个简单的 HBA。对于使用软件管理冗余的应用，例如 ZFS、MD RAID 和 Ceph，您需要 IT 固件。IT 固件本质上允许控制器将连接的磁盘呈现给系统，并防止硬件控制器干扰系统运行。

警告： 在继续操作之前，请务必注意，这是一个有风险的过程。固件刷新问题可能会导致您的存储卡“变砖”，无法使用或恢复。如果您的存储卡发生这种情况，我们将不承担任何责任。按照本指南操作，即表示您接受所有可能导致存储卡损坏的风险。

步骤 1：获取文件

由于 LSI 已被 Avago 收购，而 Avago 又与 Broadcom 合并，因此下载页面似乎经常更改。如果下载链接发生变化，您应该查找 SAS 9300-8i 的下载链接。

• SAS3_UEFI_BSD_P13
• 9300_8i_Package_P13_IR_IT_FW_BIOS_for_MSDOS_Windows

最终需要保留的关键文件有：

• sas3flsh.efi或sas3flash.efi
• 3008IT16.ROM（请勿使用 IR 二进制文件）
• mptsas3.rom
• mpt3x64.rom

将这三个文件复制到U盘中。我们将使用UEFI shell进行刷写，因此无需使用DOS启动盘。将该U盘插入用于刷写的服务器的USB端口。

或使用自动化脚本SMC3008T.NSH

请注意，如果您使用的是 sas3flsh.efi 而不是 sas3flash.efi，请从以下命令中移除“a”。此外，您应该可以在“sas3f”后使用 Tab 键自动补全功能，这样就不会受到文件名差异的影响。如果您想严格按照以下步骤操作，也可以将 sas3flsh.efi 重命名为 sas3flash.efi。

步骤 2：准备适配器

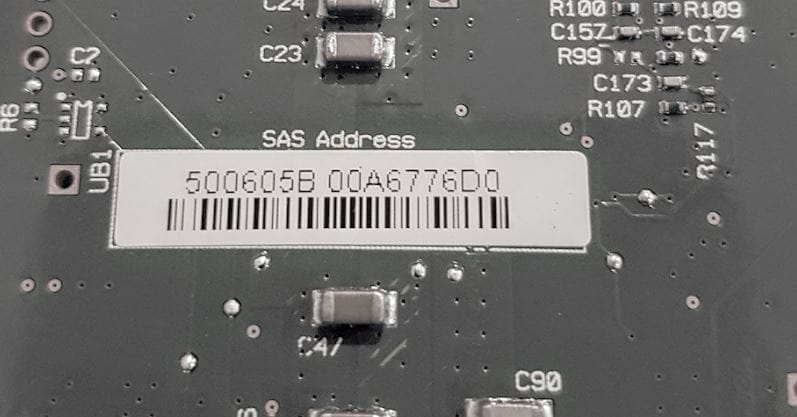

我们还有一个小技巧，就是用手机拍下通常位于卡片背面的SAS地址标签。我们稍后会介绍另一种获取SAS地址的方法，但如果您之后忘记了，这个方法还是很有用的。

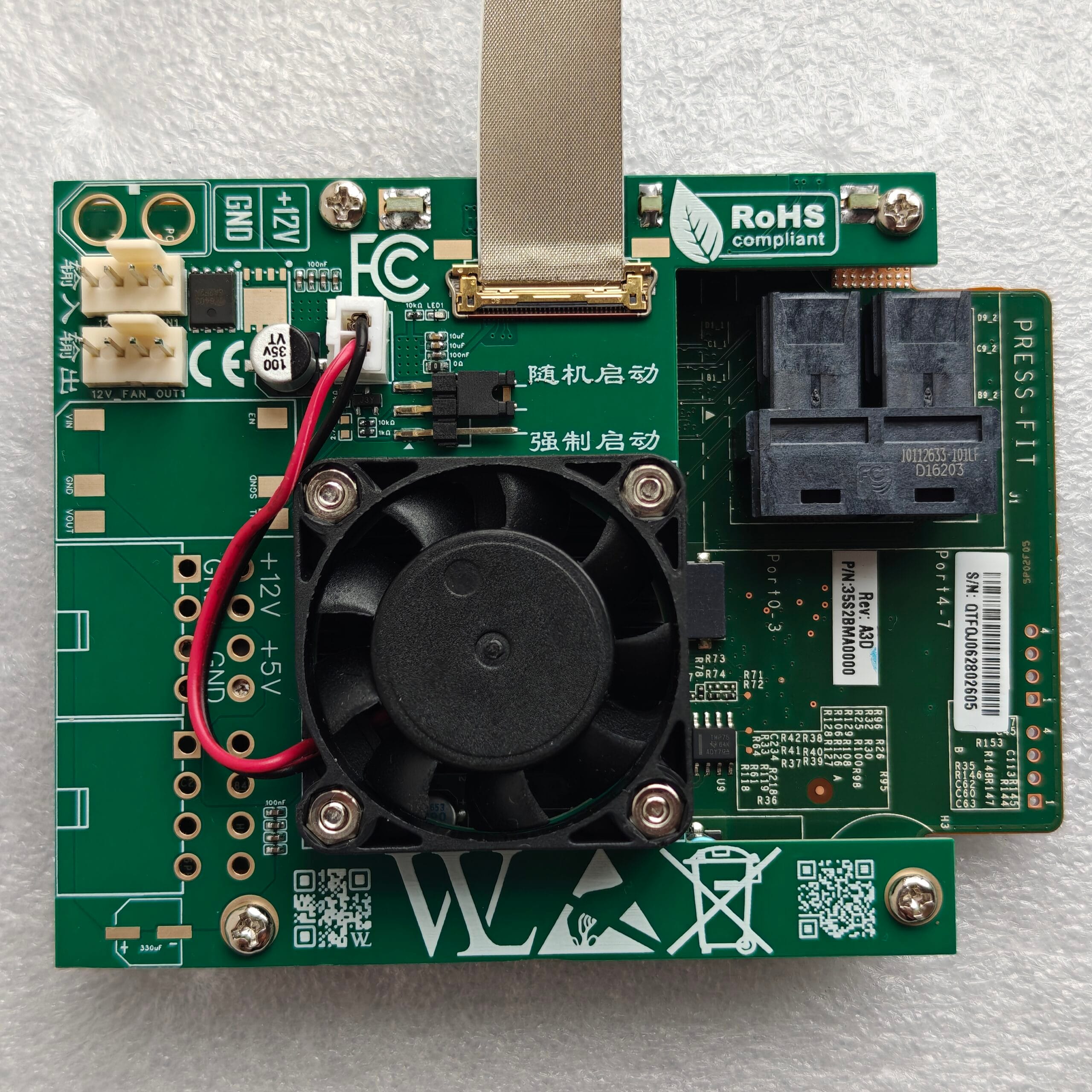

完成上述步骤后，将控制器安装到主板上。虽然之后我们还需要再次接触到它，但请确保其散热良好。

步骤 3：启动服务器并重置适配器

将服务器启动到 UEFI shell。大多数主流厂商都在其 BIOS 启动菜单中提供了此选项。

进入 UEFI shell 后，您需要切换到 USB 驱动器（在本例中为“fs1:”）。您可能需要先记下 SAS 地址。

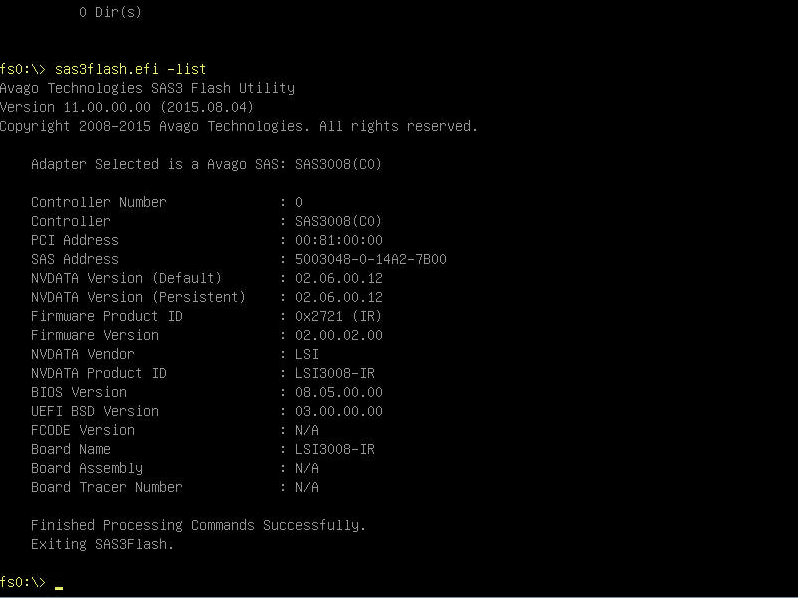

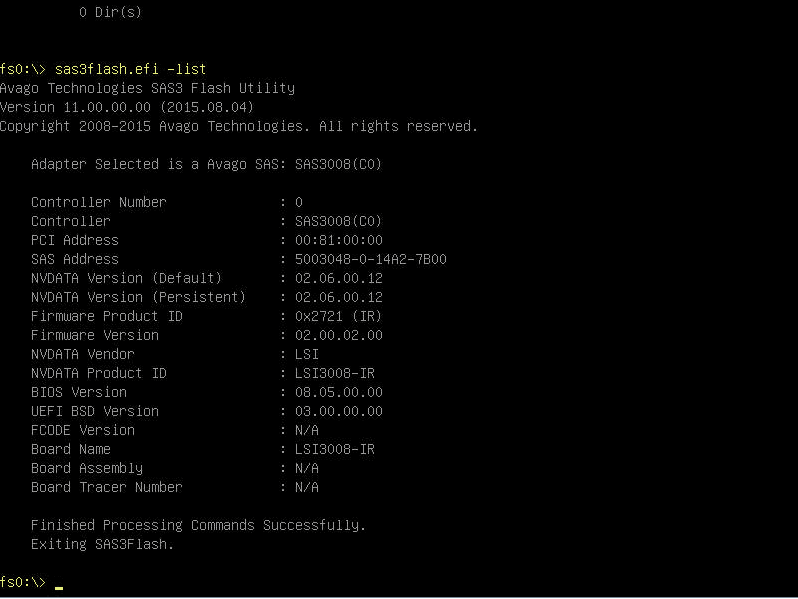

sas3flash.efi -list

这样应该会得到类似下面的输出结果。如果不是，我们建议您按照步骤 2 中的说明，使用智能手机快速拍照。

请记下SAS地址，我们稍后会用到。如果您已经拍下了SAS地址标签的照片，则可能不需要此步骤。

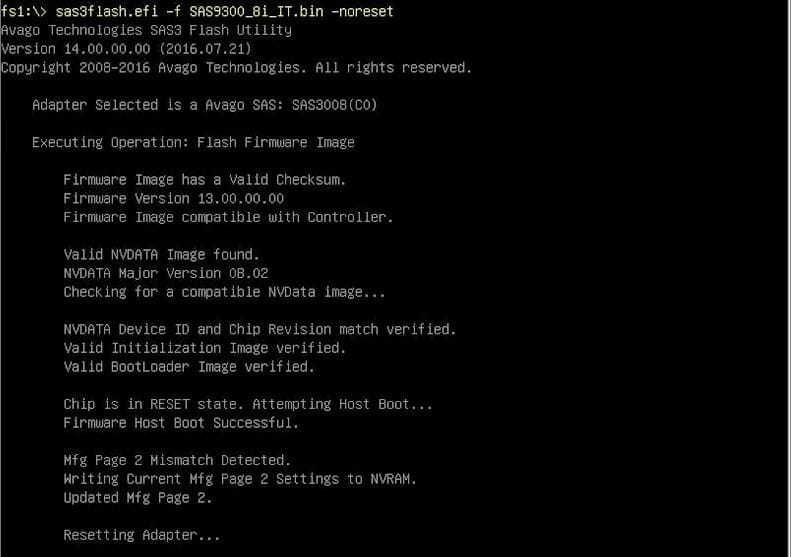

sas3flash.efi -f 3008IT16.ROM -noreset

这个过程需要一两分钟才能完成。完成后，请关闭服务器电源。

现在一切就绪，你应该移除在步骤 2 中安装的 J6 跳线。

步骤 4：刷新控制器

再次启动服务器进入 UEFI shell。现在您可以返回到 USB 驱动器。我们将使用的第一个命令是擦除卡上的闪存区域。以下是您需要的命令。

sas3flash.efi -o -e 7

或者

使用 `sas3flash.efi -o -e 6` 命令可以保留 SAS 地址

现在是时候刷新控制器了。我们还要刷新BIOS文件，以便以后需要从该设备启动时使用。

sas3flash.efi -f 3008IT16.ROM -b mptsas3.rom -b mpt3x64.rom

最后，您可能需要将 SAS 地址重新添加到控制器中。如果您现在运行 `sas3flash.efi -list` 命令，您会看到 SAS 地址显示为全零。为此，我们可以使用步骤 2 中照片中的 SAS 地址，或者使用步骤 3 中旧的 `-list` 输出。请替换地址字符串，并去除其中的短横线和空格：

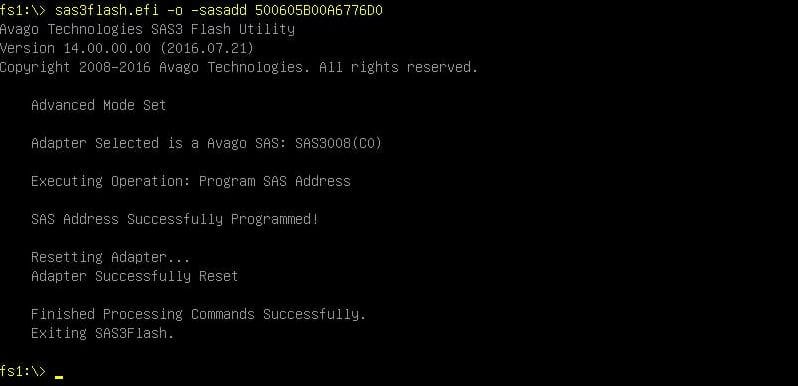

sas3flash.efi -o -sasadd 50060XXXXXXXXXXXX

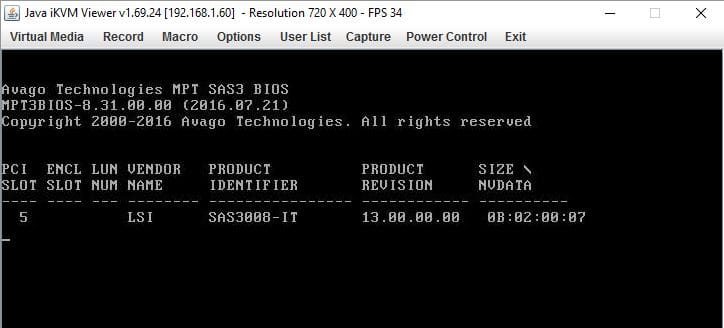

完成后，您可以运行 `sas3flash.efi -list` 命令，查看卡是否被识别为 SAS 9300-8i，并显示正确的地址。恭喜，重启后即可正常使用。

结语

现在控制器已准备就绪，适用于 FreeNAS、Linux 上的 ZFS、napp-it 以及 OmniOS 等 ZFS 存储平台。如果您使用 Ceph 等横向扩展存储系统，这也是首选模式。总而言之，这是一种节省 HBA 成本的绝佳方法，HBA 在多节点部署和大型单节点部署中价格可能相当昂贵。鉴于 SAS3 HBA 目前的定价，我们开始推荐它们而非 SAS2 HBA。SAS3 HBA 能够更好地处理多个 SSD 的 IOPS，并提供更高的主机带宽以及更高的外接硬盘和扩展器硬盘带宽。
